جنین یاب

جنین یاب برای شنیدن تعداد ضربان قلب جنین و تشخیص صدای قلب جنین به کار رود.

جنین یاب یا سونیکید (Sonicaid) آشکار ساز ضربان قلب جنین می باشد، به این صورت که دستگاه مجهز به یک میکروفون حساس و قوی است که به‌وسیله آن صدای قلب جنین ثبت و توسط یک بلندگو شنیده می‌شود. و معمولا در مطب‌های پزشک زنان و زایمان، بیمارستان‌ها، مامایی و … جزء وسایل ضروری محسوب می شود.

صدای قلب جنین از هفته چهاردهم بارداری در خانم‌های لاغر و در هفته بیستم در تمامی خانم‌های باردار قابل سمع است. در صورت شنیده نشدن این صدا احتمال مرگ جنین مطرح است؛ لذا در این موارد جهت بررسی سلامت جنین، پزشک از دستگاه سونو کید استفاده می‌کند.

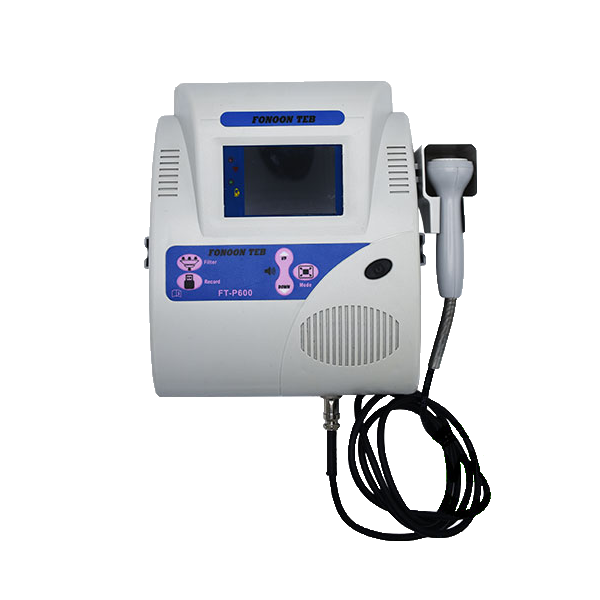

جنین یاب FT-P600

شرکت فنون طب نقش جهان به عنوان اولین شرکت دانش بنیان در زمینه تولید دستگاه های جنین یاب میباشد. که دارای استانداردهای:

استاندارد بین المللی مدیریت کیفیت تجهیزات پزشکی(ISO)

استاندار و ایمنی الکتریکی تجهیزات پزشکی

الزامات ویژه ایمنی و عملکرد تجهیزات پزشکی مانیتورینگ ،تشخیص پزشکی التراسونیک

EMC

میباشد.

این دستگاه ساخت ایران است و یکی از دستگاه های استاندارد و با کیفیت برای بررسی شرایط جنین محسوب می شود. که دارای یک مانیتور TFT 2/3 اﯾﻨچی با دو مد نمایشی برای نمایش تعداد ضربان قلب جنین به صورت عددی و منحنی میباشد.

این دستگاه ویژگی های منحصر به فرد زیادی دارد. در ادامه برخی از آن ها را به شما معرفی می‌کنیم. از جمله مهم ترین ویژگی های آن می توان به باتری با قدرت 9 ولتی اشاره کرد که قابل استفاده مداوم تا 4 ساعت است. همان طور که در بالا به آن اشاره کردیم این دستگاه دارای نمایشگر برای نشان دادن تعداد ضربان قلب و منحنی تغییرات است. و قابلیت ضبط صدای قلب جنین را بر روی USB دارد.

 این عملکرد با بالاترین دقت و حساسیت توسط میکرو کنترلر ARM انجام می شود و وجود فیلتر صدا در ساختار دستگاه از ورود نویز اضافی جلوگیری می کند و  صدایی با وضوح بالا ارائه می دهد. سیستم هوشمند استفاده شده در دستگاه  امکان کنترل شدت صدا را به صورت دیجیتال فراهم کرده است.

نکته قابل توجه در رابطه با این دستگاه، خاموش شدن اتوماتیک آن پس از گذشت مدت معینی است به این شکل در صورت فراموشی خاموش کردن دستگاه، به صورت خودکار خاموش می شود و از اتلاف عمر باتری جلوگیری می شود.همچنین این دستگاه دارای سوئیچ اتوماتیک بین برق شهر و باتری است.

مشخصات کلی دستگاه:

این دستگاه از یک قسمت اصلی و یک پروب تشکیل شده است.

بدنه یا قسمت اصلی: (بدنه یا قسمت اصلی دستگاه شامل LCD، مدارات الکترونیکی، میکروکنترلر،منبع تغذیه و … میباشد.)

پروب

مشخصات فنی:

• ﺑﺮق ورودي                     240-200وﻟﺖ ﻣﺘﻨﺎوب60-50ﻫﺮﺗﺰ
• ﺗﻮان ورودي ﺣﺪاکثر           4وات
• ﻓﯿﻮز اصلی                     100ﻣﯿلی آﻣپر /250وﻟﺖ / ﻣﻌﻤﻮﻟی ﺷﯿﺸﻪ اي کوچک
• ﻓﯿﻮز ﺑﺎﺗﺮي                      2آﻣپر /12وﻟﺖ / ﻣﻌﻤﻮﻟی ﺷﯿﺸﻪ اي کوچک
• بروب اوﻟﺘﺮاﺳﻮﻧیک            کرﯾﺴﺘﺎل2/2±5%مگاﻫﺮﺗﺰآﻣﺮیکایی10 mW/cm
• ﻧﻮع ﺑﺎﺗﺮي                       9وﻟﺖ1100ﻣﯿﻠی آﻣپﺮ ﺳﺎﻋﺘی ﻗﺎﺑﻞ ﺷﺎرژ ﻋﻤﺮ ﺑﺎﺗﺮي4ﺳﺎﻋﺖ کﺎرﻣﺪاوم
• اﺑﻌﺎد(ﺑﺪون دﺳﺘﻪ)            ﻃﻮل×ﻋﺮض×ارﺗﻔﺎع (20×24×10)
• ﺗﺮاﻧﺲ                           ورودي:220v /ﺧﺮوﺟی:15v /ﻣﺪل: T0686 /ﺟﺮﯾﺎن:1A
• میکروکنترلر                     ARM LPC1768
